應?范圍
        NRYB-9510系列數字式保護測控裝置是在公司積累多年研發、生產數字式保護測控裝置的基礎上，經過大量的市場調研、配置方案論證所推出的面向35kV及以下電壓等級的輸配電元件及線路,備自投，電容器，站用變壓器，電容器，電動機的保護、測量與控制系統。

2、 裝置特點

2.1、完備的保護功能配置

2.2、強大的測量功能
       （1）諧波測量：計算各相的諧波總電壓、測量諧波總電流；計算各相電壓、電流的1-15次諧波幅電能質量分析：計算各相電壓、測量電流的諧波畸變率（THD）；計算各相電壓電流的1-15次諧波的諧波含有率（HR） ；((選配功能）
       （2）相角顯示：測量、保護電量都具有相角顯示功能，方便接線檢查；電度計量。
       （3）采集計算UA、UB、UC、UAB、UBC、UCA、U0、I0h、I0l、IA、IB、IC、P、Q、COSΦ、f。

2.3、測控功能
       14路遙信采集,遙信電平DC220V/DC110V/DC24V可選，若無特殊要求，出廠默認遙信電平為DC24V；斷路器遙控分合；提供多對跳閘輸出接點及信號輸出接點，可靈活設置輸出接點邏輯；開關分合閘次數統計及事件SOE等；

2.4、高可靠性
       具有優異的抗干擾性能；組屏或安裝于開關柜時不需要安裝其它抗干擾模塊。

2.5、事件追憶
       保護事件、錄波事件、遙信事件、自檢事件、遙控事件、功能事件保護事件：記錄并顯示保護動作類型、相別、動作時間及故障值，按“?”、“ ?”鍵查看障時刻的所有電壓、電流值；按“▲”、“▼”鍵選擇事件。循環存儲64次記錄。
       錄波事件：  記錄并顯示故障前后波型，循環存儲64次記錄。

2.6.豐富的通信接口

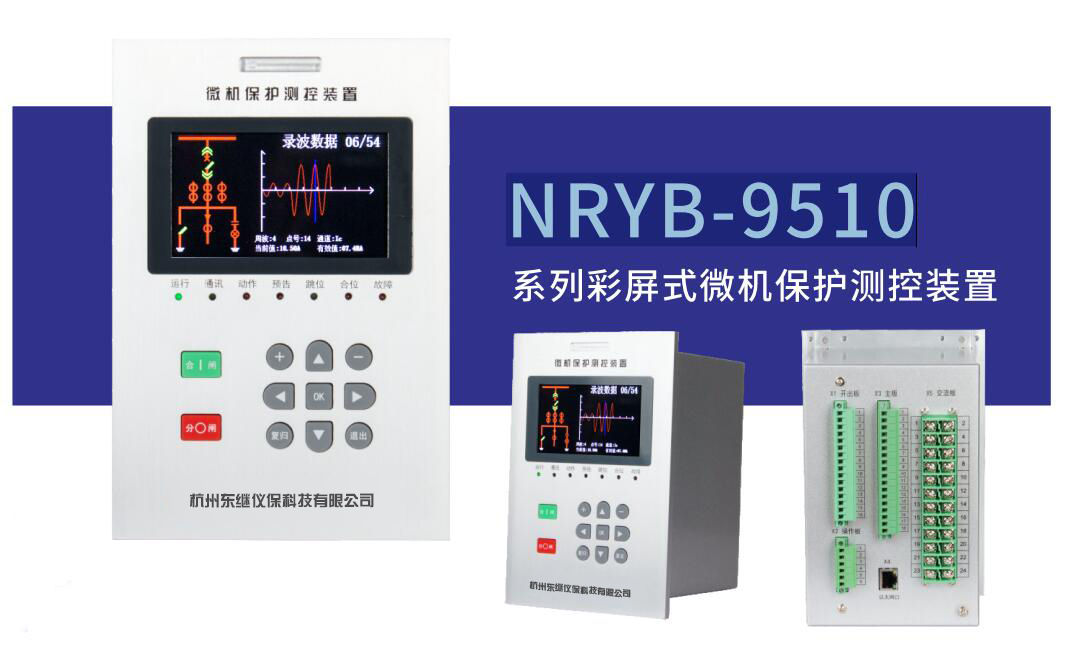

       標準配置為1個RS485口， 1個網絡通信接口 。  （選配功能）NRYB-9510系列微機保護測控裝置

2.7面板功能
       前面板設計簡潔明了、布局合理，符合人機工程設計要求，
     （1）配置4.3寸彩色液晶顯示屏（分辨率為480*272），可顯示模擬接線圖，充電指示（滿格表示充電完成），裝置時間信息，裝置顯示RS485通訊接口與上位機通訊狀態，裝置模
擬量信息
     （2）配置7個高亮指示燈（運行，通訊，動作，告警，跳位，合位，故障）
     （3）手跳、手合按鍵，“I”(綠色)按鍵和“○”（紅色）按鍵用于本地操作斷路器。
     （4）面板操作按鍵（上、下、左、右、確認、+、-、復歸、退出）
     （5）中英文界面可以隨意切換，適應產品出口遠銷國外（選配功能）。
