在別墅、家庭光伏、小型工廠等小容量光伏發電系統中，NRYB-9580X-TJ 防逆流裝置的 “雙重防控措施” 是實現 “余電不上網” 合規要求的核心，兩道防線協同運作，既保障系統穩定，又杜絕逆流風險。

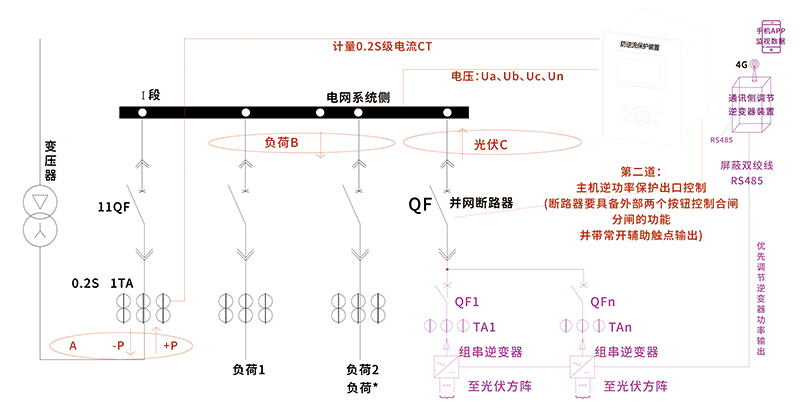

第一道防控措施為 “通訊優先調節逆變器功率”，從源頭控制功率平衡。裝置通過 RS485 通訊接口連接逆變器，實時采集配電變壓器低壓側電網側（A 處）、光伏側（C 處）、負荷側（B 處）的電壓與電流信號，精準計算三者功率關系。當光伏側功率（C 處）大于負荷側功率（B 處），有逆流趨勢時，調節逆變器通訊模塊會快速運算并下發指令，控制所有逆變器實時降低輸出功率，確保系統始終維持 “用電負荷 - 光伏發電負荷＞0” 的正向功率狀態，避免余電產生。而當負荷側功率上升至設定參數時，裝置又能緩慢提升逆變器功率，在防逆流的同時，最大程度利用光伏電能，保障用戶發電收益不浪費。

第二道防控措施是 “防逆流裝置主機逆功率保護跳閘”，作為后備保障杜絕風險漏洞。若現場出現通訊線故障、通訊設備異?；蛐盘?hào)干擾，導致第一道防線失效，裝置主機將立即啟動逆功率保護功能。其包含兩種核心跳閘方案：一是在 “逆功率保護” 投入狀態下，當二次逆功率值的絕對值≥“逆功率定值” 且功率數值為負，同時延時時間達到 “逆功率動作時限”，便驅動跳閘出口繼電器切斷并網斷路器；二是可同時投入 “低正功率跳” 功能，當二次正有功功率小于啟動功率，或二次有功功率為負且絕對值≥逆功率跳支路啟動功率定值時，同樣觸發跳閘。此外，針對單相發電場景，裝置還支持 “單相逆功率跳閘”，只需投入單相逆功率跳控制并退出低正功率跳，當任一相二次有功功率值為負且絕對值大于逆功率支路啟動整定值，即快速跳閘。

東繼儀保防逆流雙重防控措施一軟一硬、一主一備，既通過通訊調節實現柔性控功，減少頻繁跳閘對用電的影響，又以主機跳閘作為剛性保障，應對極端故障情況，為小容量光伏發電系統筑起可靠的 “防逆流屏障”。
