多功能儀表

產品分類：多功能儀表

關注度：252

發布時間：2023-03-02 22:14:41

產品簡介：產品概述電力儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計···

產品詳情 | PRODUCT DETAILS

產品概述

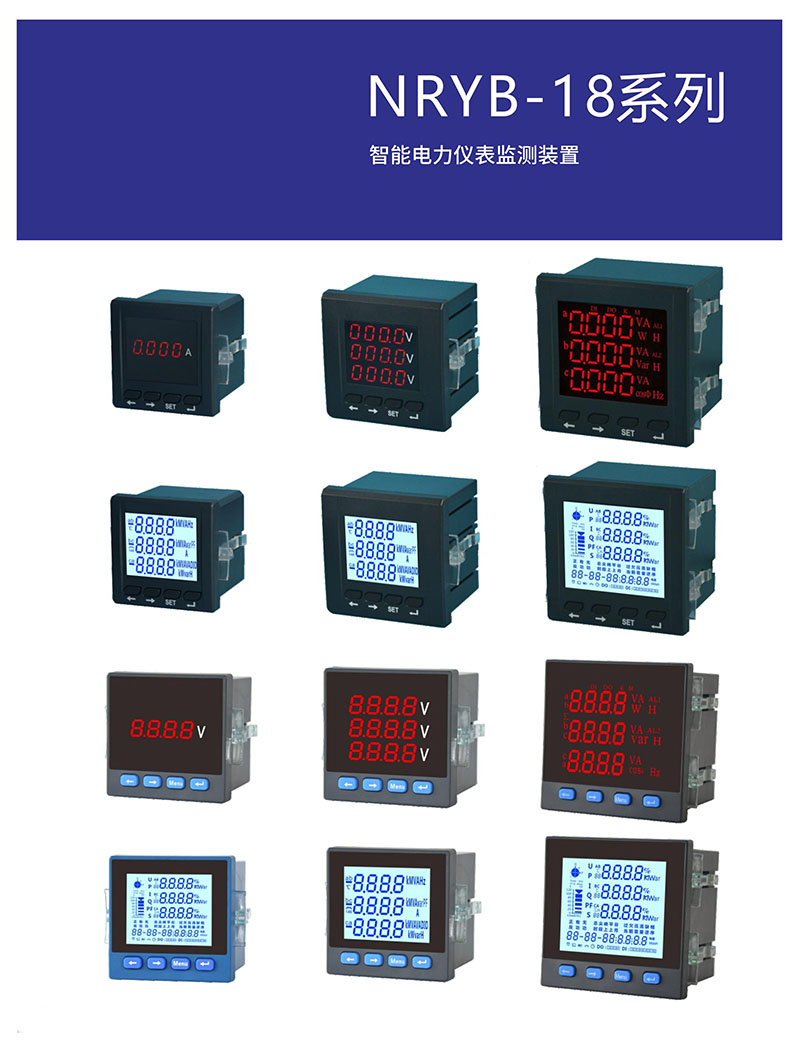

電力儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能測量所有的常用電力參數，包括電流、電壓、頻率、功率因數、有功功率、無功功率、有功電能、無功電能等，帶開關量輸入輸出、電能脈沖輸出和RS485通訊接口，可實現數據的遠程傳輸。并可選配模擬量輸出、諧波含量分析、復費率電能統計、事件記錄等多個功能；產品目前廣泛應用于能源管理系統、變電站
自動化、配電網自動化、小區電力監控、工業自動化、智能建筑、智能配電盤及開關柜中。

技術指標

測量精度	電壓	0.2S級
	電流	0.2S級
	有功功率	0.5S級 0.5S級
	無功功率	0.5S級
	功率因數	0.5S級
	頻率	±0.02Hz
	有功電能	0.5S級
	無功電能	1級

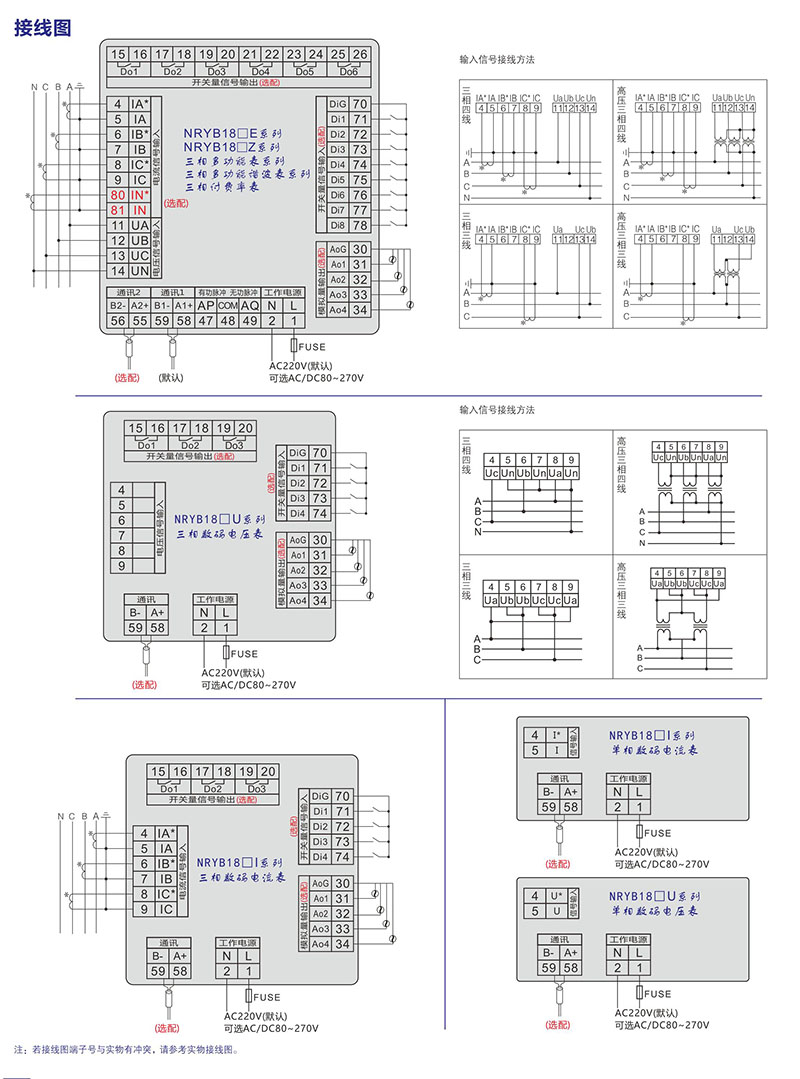

信號輸入	接線方式	三相四線、三相三線
	額定電壓	AC57.7V、AC100V、AC220V、AC380V
	額定電流	AC 1A、AC 5A(可通過CT擴展量程，訂貨時說明)
	過負載	電壓：1.2倍(持續)，2倍/10秒(瞬時)
	過負載	電流：1.2倍(持續)，10倍/5秒(瞬時)
	功耗	電壓：＞300kΩ，電流：＜20mΩ
	阻抗	電壓：＜1VA/相，電流：＜0.4VA/相
	頻率	45~65Hz

輔助電源	工作范圍	AC220V(默認),AC/DC80V~270V
輔助電源	功耗	＜4VA

功能模塊	通訊接口	Rs485接口 MODBUS-RTU協議
	開關量輸入	波特率：1200~38400bps，默認：9600bps
	開關量輸入	9和2型：最大支持8路干結點輸入，3和A型：最大支持2路干結點輸入
	開關量輸出（繼電器輸出）	9和2型：最大6路，3和A型：最大3路，容量：AC250V/5A,DC30V/5A
	變送輸出（模擬量輸出)	9和2型：最大4路，3和A型：最大3路，0/4~20mA或0~5/10V
	電能脈沖輸出	支持2路電能脈沖輸出，常數：3200imp/kwh（kvarh）

環境	工作溫度	-10℃~+55℃
	存儲溫度	-25℃~+70℃
	相對濕度	≤93%RH，無腐蝕性氣體場所
	海拔	≤2500m
安全	絕緣電阻	＞100MΩ
安全	交流耐壓	AC 2kV
電磁兼容性能	靜電放電	Ⅳ 級
	電快速瞬變脈沖群	Ⅳ 級
	浪涌（沖擊）	Ⅳ 級

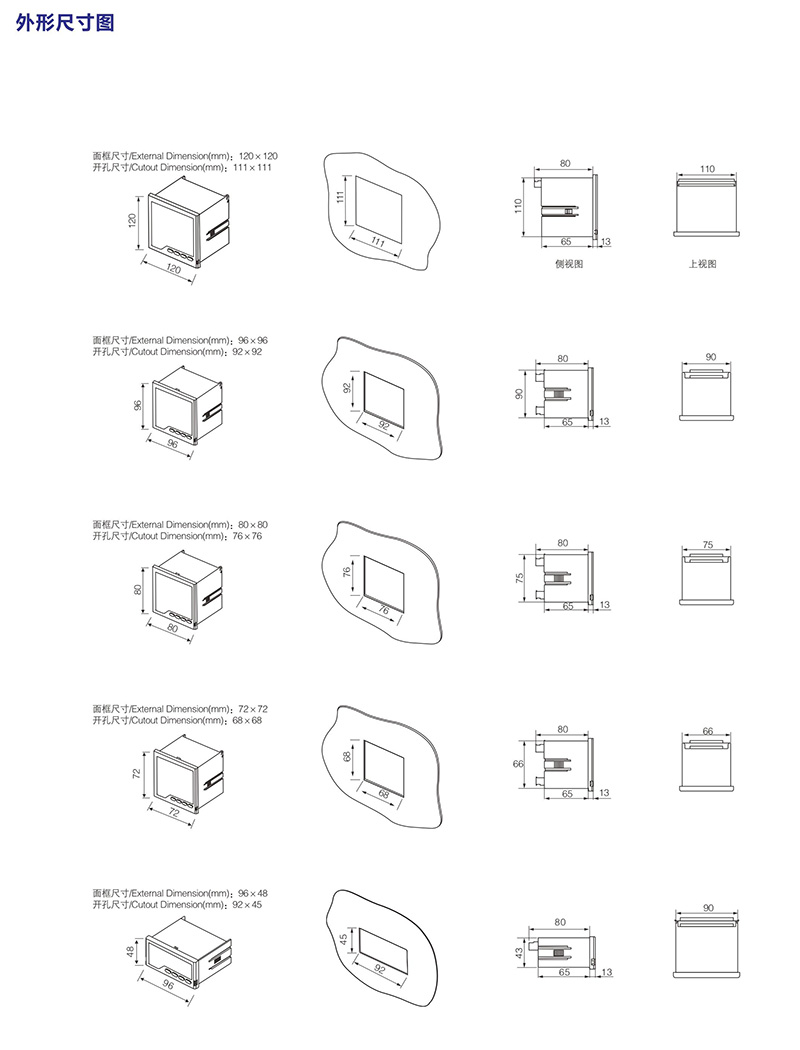

外形尺寸	面框尺寸	120×120；96×96；80×80；72×72
外形尺寸	開孔尺寸	111×111；92×92；76×76；68×68

產品標準
GB/T 22264.1-2008安裝式數字顯示電測量儀表第1部分:定義和通用要求
GB/T 22264.2-2008安裝式數字顯示電測量儀表第⒉部分:電流表和電壓表的特殊要求
GB/T 22264.3-2008安裝式數字顯示電測量儀表第3部分:功率表和無功功率表的特殊要求GB/T 22264.4-2008安裝式數字顯示電測量儀表第4部分:頻率表的特殊要求
GB/T 22264.5-2008安裝式數字顯示電測量儀表第5部分:相位表和功率因數表的特殊要求GB/T 22264.8-2008安裝式數字顯示電測量儀表第8部分:推薦的試驗方法
