產品概述
       NRYB-9700后臺監控系統是基于開放式客戶/服務器結構的具有國際先進水平的標準頒布的工業電力軟件。系統通過對供電系統的各種實時數據采集、處理和存儲，實現供配電系統的數字化。同時，通過對各用電系統的用電分析計量，實現公共建筑內部各用電系統的實時電能耗分析。廣泛應用于變電站綜合自動化系統、配網自動化系統、工業電氣自動化系統、電廠電氣自動化系統及公共建筑供配電監控系統等智能供配電領域。

主要特點
◆開放性：
       ◇網絡結構：運用高速以太網架構，保證數據高速交換帶寬，支持標準網絡接駁設備。
       ◇軟件接口：支持OCX控件的嵌入，提供開放式軟總線為高級應用軟件的二次開發提供方便友好的接口。
       ◇數據共享：以數據交換組件構建中間層，支持客戶端和服務器的數據交換。
       ◇系統互聯：支持工業標準、行業標準數據通訊協議，實現系統與外部設備、外部系統的互聯。
◆先進性：
       ◇系統平臺：系統可運行在WindowsNT/2000/XP/Vista系統上，功能強大，擴展方便。
       ◇組件技術：基于組件的軟件設計方法較好地滿足應用系統高性能、易維護、可重用、跨平臺的需要，為以后系統的進一步升級創造了條件。
       ◇RTOS技術：通訊控制機運用嵌入式實時多任務操作系統，極大地提高了系統的實時性和可靠性。
◆穩定性：
       主從服務器互備技術、網絡冗余技術，先進的系統極限測試技術的應用確保了系統的穩定指標。NRYB-9700后臺監控系統
◆安全性：
       ◇權限管理：  按管理員、工程師、操作員的權限分類，對用戶操作的范圍進行規范和限制。
       ◇操作閉鎖：  用腳本語言建立完善的規則庫，根據實時數據信息在線檢測操作的合法性。
       ◇系統互聯：   通過網絡組態定義網絡的應用范圍，所有計算機的應用功能及合法性均有明確的定義。由安全組件建立的應用防火墻，保證系統數據的安全性。實?性：
       →提供強大的數據庫查詢工具，可在線設定查詢條件，快速方便地查詢告警事件、保護事件、保護定值、操作記錄、設備檢修臺帳。

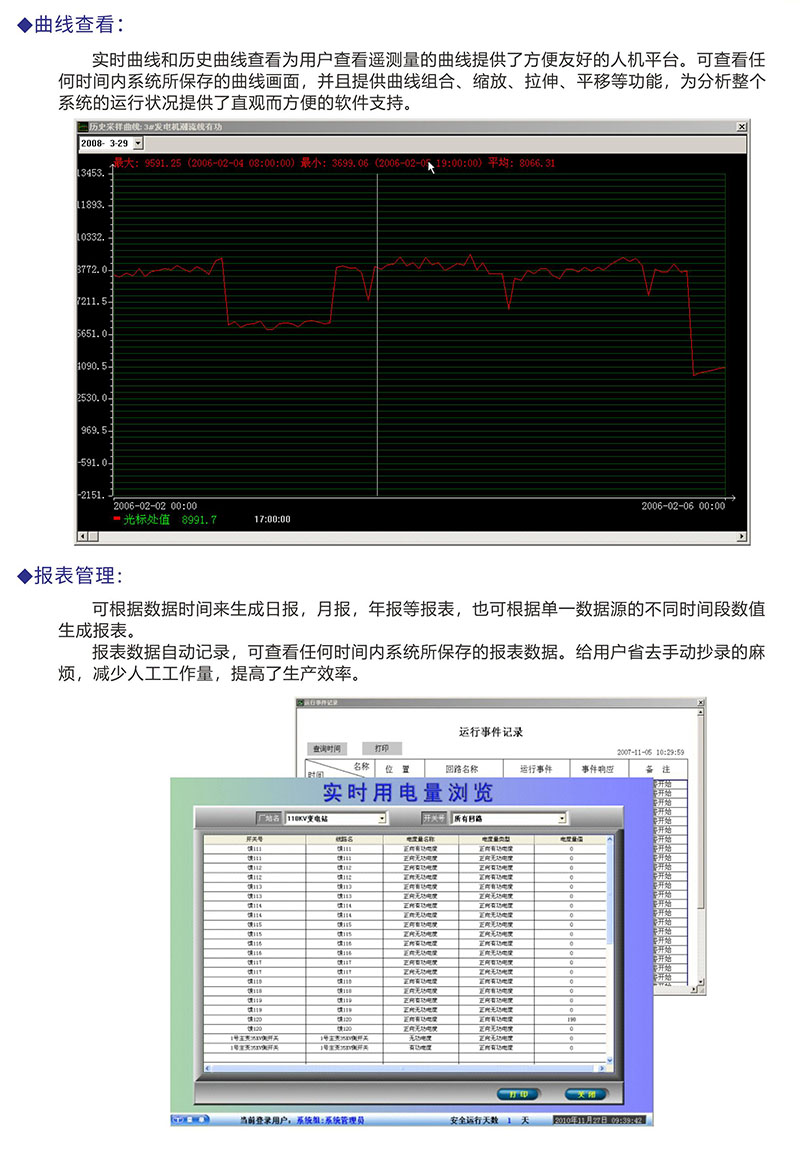

       →提供示波器工具軟件，可在線多通道比較實時曲線、計劃曲線，設定計劃曲線值。查詢故障信息，事故追憶信息。
       →提供光字牌軟件，全仿真光字報警系統，快速方便地查詢告警事件信息，監視實時運行工況。
       →提供數據庫管理軟件，簡化了數據庫安裝及數據備份工作。

◆?具軟件
       →通過畫面導航工具和對象導航工具，可以快速準確地定位操作對象。
       →在線幫助及操作對象提示功能將用戶操作出錯的概率降至最低。
       →操作記憶功能，出錯診斷功能極大地減少了用戶組態的工作量。

◆交互界?
       圖元成組、對象成組、裝置模板導入功能的應用加強了模板在系統組態的應用，降低了用戶組態的工作量。

◆圖模?體化

技術指標：
       遙控遙調正確率  100％                                    遙信處理正確率 ＞99.9％
       系統平均無故障時間（MTBF）  ＞2500H          模擬更新時間 ≤2S
       開關更新時間 ≤1S                                               畫面調用響應時間 ≤2S
       畫面實時數據更新時周期  ≤1S                         SOE分辨率 2mS
       電流、電壓測量誤差  ＜2‰                             有功功率、無功功率測量誤差 ＜5‰
       有功電度測量誤差 ＜5‰                                    頻率測量精度 ±0.02Hz
       通訊接口方式 RS232/RS485/RJ45

功能配置：

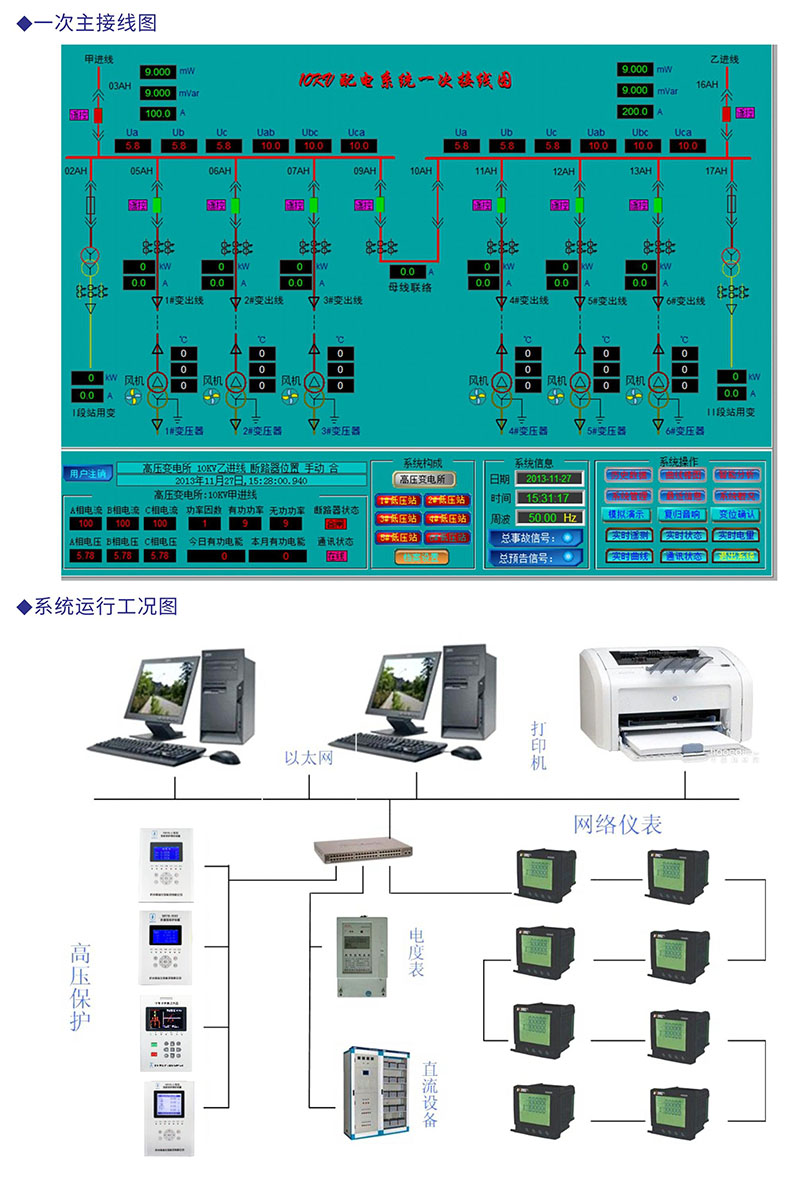

       人機界面： 監控整個系統運行狀態，實時顯示系統周波、測量數據、網絡通訊狀態、主備服務器運行狀態、以及事件狀態。窗口區顯示電氣主接線圖；潮流的分布和流向；開關、刀閘和信號量的實時狀態；提示圖元和實時庫測點的連接狀態；以不同顏色區分母線帶電狀態；提供人工設置和運行操作界面；以曲線、棒圖和控件直觀顯示潮流量的實時信息和歷史信息?？梢园从脩?hù)的要求構造人機界面。
